Az optikai kábelezésre vonatkozó legújabb nagysebességű protokollok megkövetelték új típusú optikai szálak kifejlesztését, valamint az ennek megfelelő új kategorizálást. A szálak eredeti felosztása az optikai magátmérőből indult ki: 50/125 μm, 62,5/125 μm vagy 9/125 μm. A korszerű optikai szálak különböző átviteli tulajdonságokkal rendelkeznek annak ellenére, hogy a mag-geometriájuk azonos. A nemzetközi szabvány ezért egy új osztályozást vezetett be a teljesítményszint alapján.

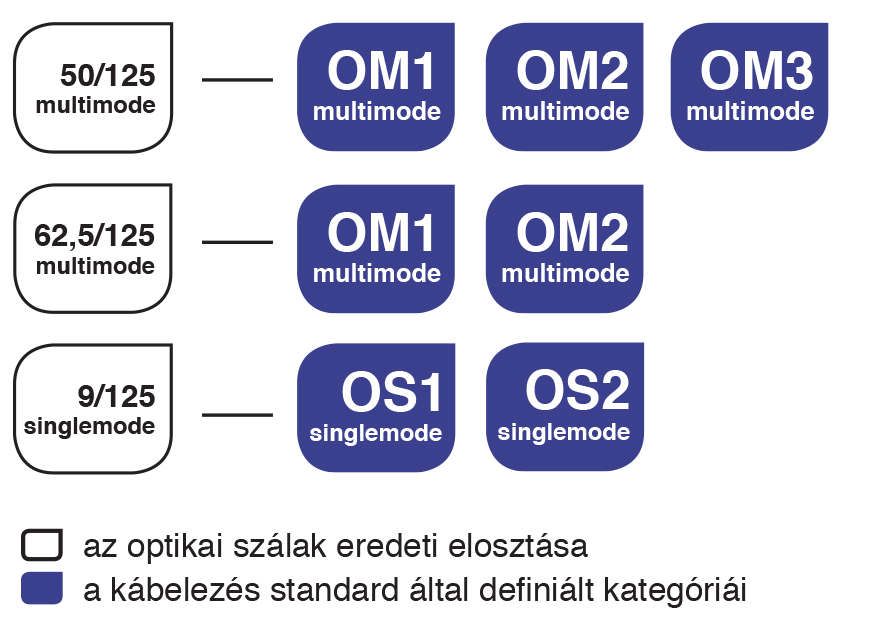

A szálak eredeti felosztása és a nemzetközi szabvány által meghatározott új kategóriák közötti kapcsolatot a következő ábra illusztrálja:
A teljesítmény szint meghatározza a maximális átviteli sebességet. Az átviteli protokollok által garantált maximális átviteli sebesség minden egyes kategóriára különböző csatorna hosszakat támogat.
Az optikai kábelezés kiválasztásánál figyelembe kell venni a megkívánt átviteli sebességet és az áthidalandó maximális távolságot (leghosszabb szegmens).

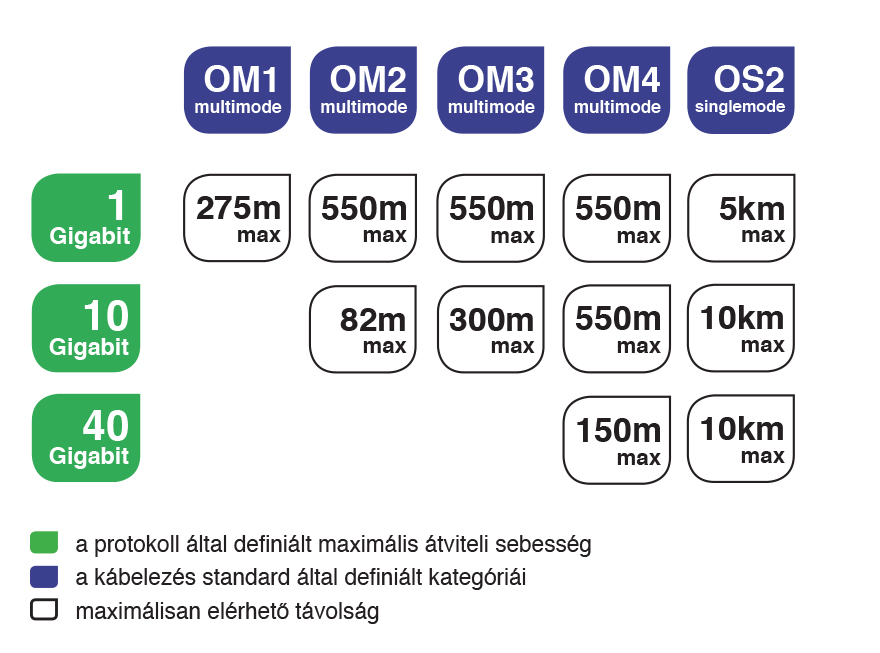

Az ábra szemlélteti, hogy a srukturált kábelezésen belül használt szabványos protokollok – kivéve a proprietáris megoldásokat - melyik kábel kategóriánál milyen szegmens hosszt garantálnak:
